MSA-21 R 2

bomba schneider monoestágio para fluídos com sólidos. disponível nas potências de 7,5cv a 15,0cv.

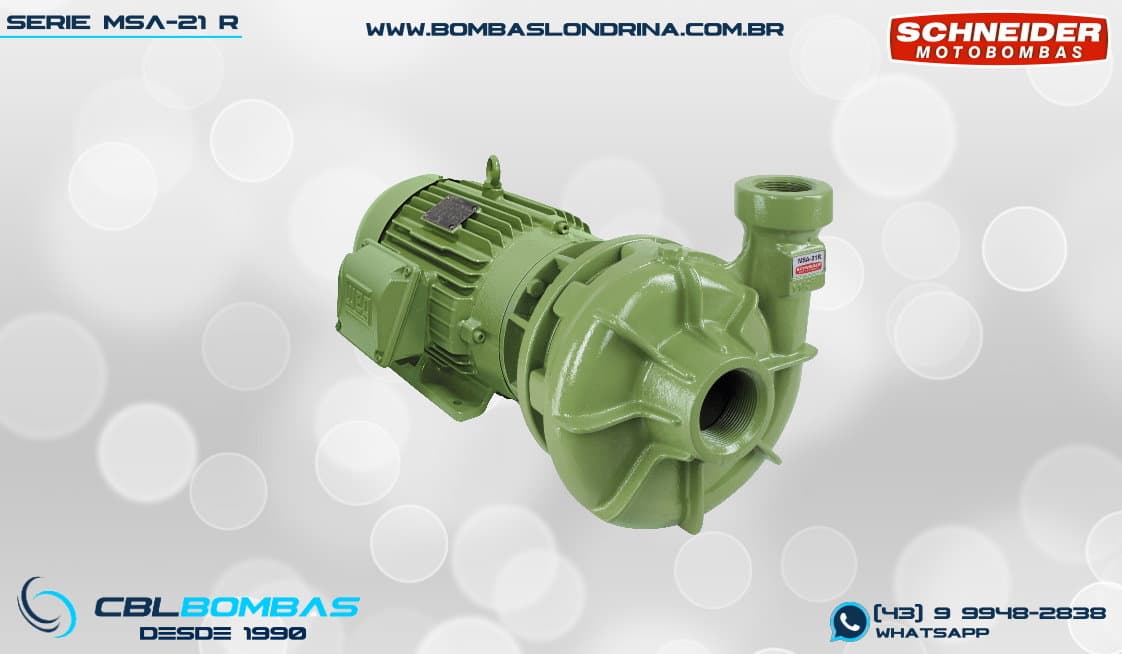

foto frontal da bomba MSA-21 R 2

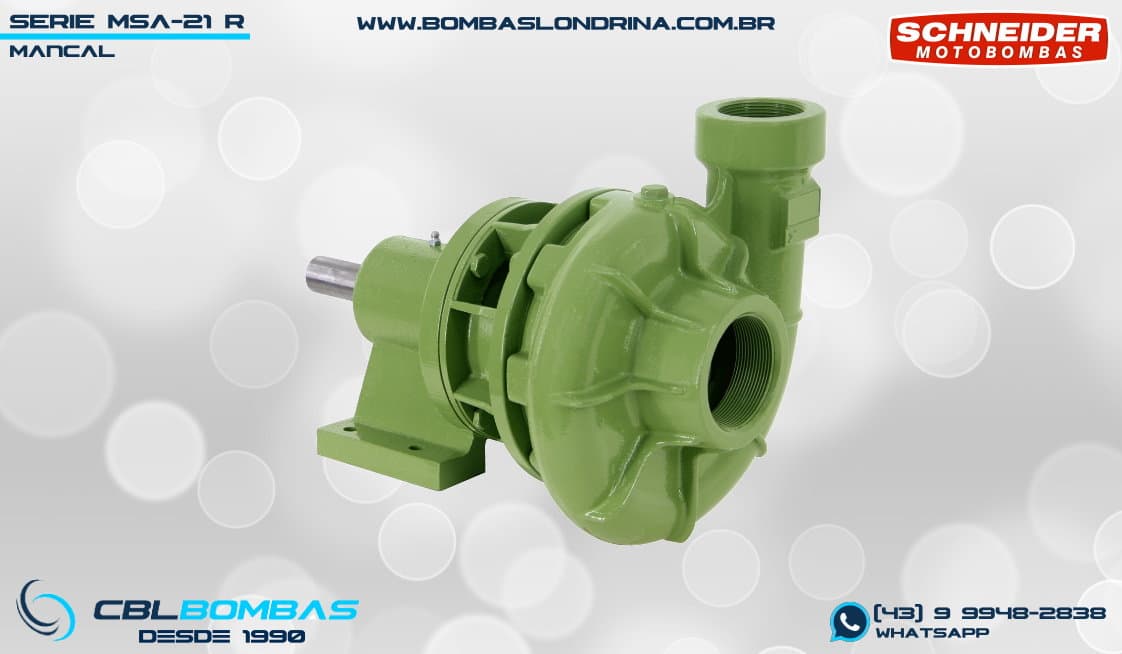

foto da peça mancal da bomba MSA-21 R 2

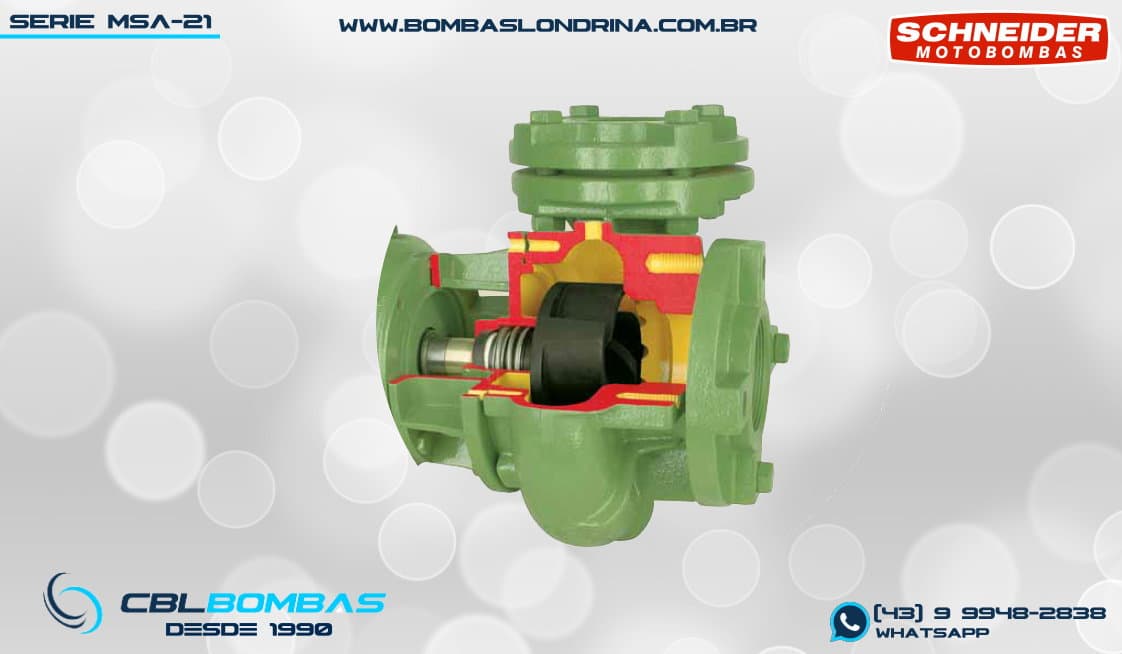

foto interna da bomba MSA-21 R 2
foto explosiva da bomba MSA-21 R 2

compre direto do distribuidor!

Mandaremos a lista de preços do produto MSA-21 R 2 para você.

review do produto MSA-21 R 2

As bombas MSA-21 R 2 são bombas de rotor SEMI ABERTO: Chamamos de SEMI ABERTO os rotores que possuem a face aberta, mas que trabalham muito próximos à voluta da bomba que acaba por fazer o papel da face frontal do rotor. (veja detalhe em corte na galeria de imagens). O rotor deste equipamento é construído em FERRO FUNDIDO NODULAR para maior dureza e poder suportar o atrito dos sólidos em suspensão, permitindo a passagem de sólidos de até 10mm em misturas homogêneas de 30% de sólidos + 70% de líquidos Dentre as bombas da linha MSA-21, esta versão, a MSA-21 R 2 possui vazões de até 112m³/h e trabalha em alturas desde 2mca até 36mca Seu design é do tipo CARACOL com entrada frontal central e saída lateral superior. Quanto aos bocais, estes são de entrada 2 1/2″ e saída 2″, que no modelo “R” são do tipo ROSCA BSP, e na versão “F” são do tipo FLANGEADOS (veja em produtos relacionados abaixo) Com as potências de 7,5cv | 10,0cv | 12,5cv | 15,0cv , está disponível nas versões MONOBLOCO com motor elétrico WEG tipo IP-55 Fechado; mancalizada para montagem em força motriz externa (mancal eixo livre) e SMOT (somente o bombeador para montagem monobloco em motor próprio previamente existente)

aplicações gerais

  • bombeamento de efluentes
  • drenagem de águas
  • irrigação
  • fontes e cascatas
  • cabines de pintura
  • indústrias

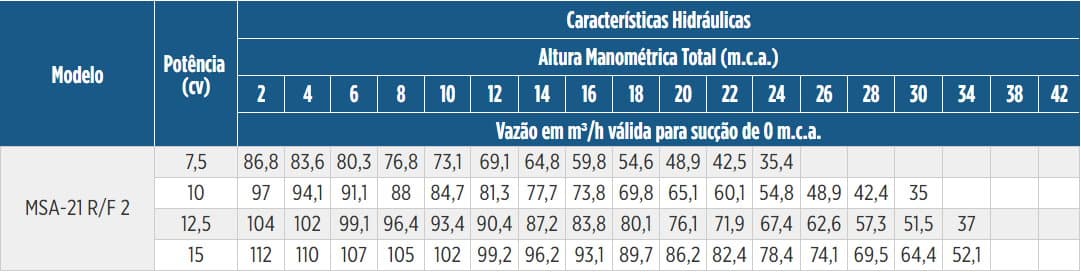

tabela de rendimento

 Tabela de Rendimento da bomba MSA-21 R 2

detalhes técnicos do produto

  • Bocais com rosca BSP
  • Caracol da bomba de ferro fundido GG-20
  • Intermediário de ferro fundido GG-15
  • Rotor semiaberto de ferro fundido nodular
  • Selo mecânico constituído de aço inox AISI-304, buna N, grafite e cerâmica
  • Motor elétrico IP-55, 2 Polos, 60 Hz
  • Modelo R: bocais roscados
  • Modelo F: bocais flangeados conforme Norma DIN 1092 1

Opcionais

  • Selo mecânico: EPDM, Viton®, EPDM carbeto de silício, Viton® carbeto de silício, outros sob consulta
  • Motor elétrico: IPW-55, à prova de explosão
  • Mancalizada
  • Somente a bomba, sem flanges de sucção e recalque

comparativo de versões

MSA-21 R 2

potência
7,5 cv

Bocais: 2 1/2" x 2''

Motor: Mono. / Trif.

Pressão Máxima: 29 m.c.a.

Vazão Máxima: 86,8 m³/h

Ø Rotor: 128 mm

MSA-21 R 2

potência
10,0 cv

Bocais: 2 1/2" x 2''

Motor: Mono. / Trif.

Pressão Máxima: 34 m.c.a.

Vazão Máxima: 97,0 m³/h

Ø Rotor: 137 mm

MSA-21 R 2

potência
12,5 cv

Bocais: 2 1/2" x 2''

Motor: Mono. / Trif.

Pressão Máxima: 38 m.c.a.

Vazão Máxima: 104 m³/h

Ø Rotor: 142 mm

MSA-21 R 2

potência
15,0 cv

Bocais: 2 1/2" x 2''

Motor: Mono. / Trif.

Pressão Máxima: 42 m.c.a.

Vazão Máxima: 112 m³/h

Ø Rotor: 147 mm

importante

  • Para bombeamento de água com material abrasivo, consulte a Fábrica para especificação dos materiais.
  • Para bombeamento de água acima de 70°C, utilize selo mecânico de Viton®.

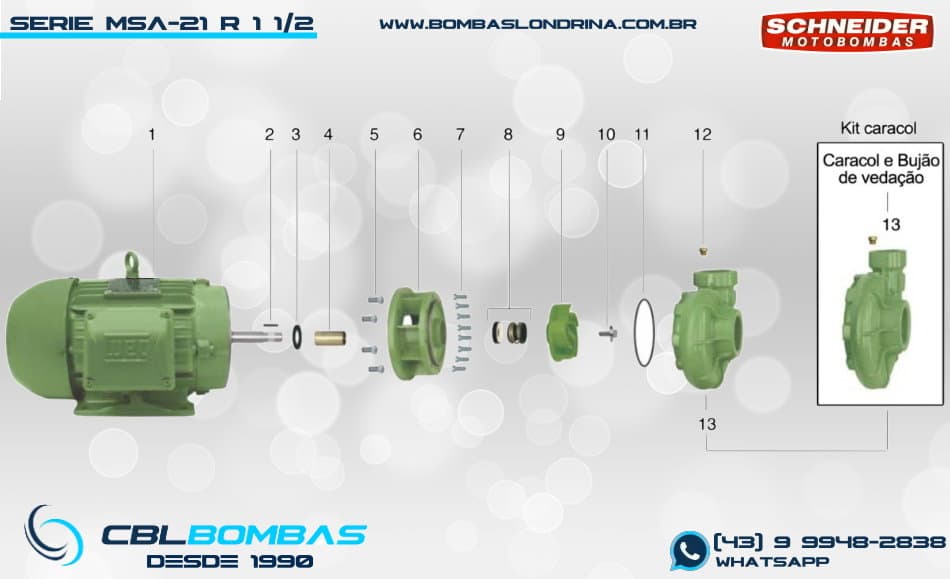

explodido de peças

foto explosiva da bomba MSA-21 R 2
