Como escolher a tubulação correta para a instalação da sua bomba

Saiba porque o maior erro que todos cometem é achar que o bocal da bomba indica a tubulação a ser utilizada.

Descubra como a tubulação pode atrapalhar a performance de uma bomba e aumentar o consumo de potência.
mais de 25 tubos escuros se expandindo em sua direção

tubulação - entendendo o conceito de fluxo

Escolher a tubulação correta para o bombeamento é um fator crucial para que se possa economizar o máximo de energia e aproveitar ao máximo o rendimento hidráulico de sua bomba

Para isto, você precisa entender o conceito de fluxo: imagine que a tubulação é para a água o que as ruas são para os carros. Assim, se você tiver um grande tráfego de veículos, irá precisar de avenidas largas para conseguir passar um grande número de carros com facilidade. Uma rua de pista simples possui um limite de carros por hora

Com a água não ocorre muito diferente: quanto mais largo for o espaço entre as paredes do cano, mais espaço a água terá para percorrer, e menos atrito existirá com as paredes do tubo. Este atrito é chamado de PERDA DE CARGA e é somado à altura de recalque do sistema. Quanto maior for a altura manométrica total (desnível+perda de carga), mais pressão a bomba precisa fazer para conseguir jogar.

Então, poderíamos afirmar que existe uma regra quase que universal: quanto maior o diâmetro da tubulação, melhor é para a bomba.
uma ponte com carros trafegando nela

perda de carga

Muitos acham que o bocal de uma bomba é quem indica qual o diâmetro da tubulação que deve ser instalada na bomba. E este é o maior erro que vemos todos os dias em instalações de bombas!

Para escolher a melhor tubulação para a sua instalação, você deve tomar como ponto de partida a vazão de água desejada no seu sistema (esqueça o bocal da bomba) É a vazão quem determina a tubulação adequada, e não o bocal da bomba!

VEJA COMO FAZER PASSO A PASSO:
varios tubos e canos de diversos tamanhos
PASSO 1:

Sabendo qual a vazão que você deseja, você conseguirá encontrar o fator de perda de carga na TABELA DE PERDA DE CARGA. São os fatores de perda de carga que vão lhe auxiliar em saber qual é o diâmetro adequado.

Tenha em mãos uma tabela de perda de carga (clique aqui para abrir uma tabela exemplo)

Escolha a vazão que você deseja. Em nossa tabela, a coluna azul indica as vazões. Para exemplo, escolheremos a vazão de 3 m³/h
home andando para direita com a mão na cabeça ao fundo um gráfico de perda/queda
PASSO 2:

Seguindo a mesma linha horizontal da vazão desejada, você encontrará os fatores de perda de carga. Escolha sempre os fatores que estiverem na área BRANCA. Tente evitar os fatores pintados de AMARELO. (veja abaixo)

Os fatores da área VERMELHA devem ser descartados e indicam os limites máximos das tubulações. Ex: Na coluna da tubulação de 1″, o último fator aceitável é “10” e está na linha da vazão de 2,5 m³/h. Esta é a vazão máxima deste tubo

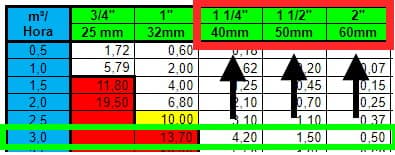

tabela de perdar com destaque na vazao de 3.0 metros cubicos por hora
PASSO 3:

Agora você já sabe quais as tubulações aceitáveis para a sua vazão! Basta seguir a coluna acima dos fatores encontrados na área BRANCA e você terá as tubulações indicadas. No exemplo, poderemos utilizar como opções à escolher, as tubulações de 1¼”, 1½” e 2″ (veja o destaque em vermelho na imagem acima)
PASSO 4:

Só falta escolher qual das opções de diâmetro de tubulação é a melhor para ser utilizada.

Para isto, você irá multiplicar a distância da sua rede pelos fatores encontrados e dividir estes resultados por 100. Vamos usar para exemplo uma distância de 600 mts: 600 mts x 4,5 = 2700 ÷ 100 = 25,2 mca

O resultado encontrado é a PERDA DE CARGA na tubulação, medida em MCA (metros de coluna de água). Veja os resultados para cada tubulação:

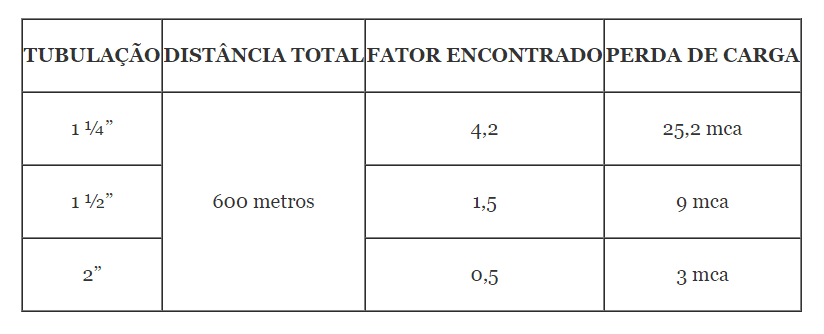

tabela de calculo para uma perda de carga de 600 metros para tubução de 1 1 quarto 1 1 meio e 2 polegadas
CONCLUINDO A ESCOLHA:

Para você entender, 25,2mca é para a bomba a mesma coisa que mais 25,2 metros de desnível (Altura na Vertical). No quadro acima, entre a tubulação de 1¼” (perda = 25,2mca) e 1½” (perda = 9mca) , a diferença é SIGNIFICATIVA. São 16,2 metros de diferença na altura total !

Para o nosso exemplo, a melhor tubulação seria a de 1½”. Porque? Quanto menor for a perda de carga na tubulação, menor a altura total, menor será a bomba, menor a potência do motor e menor será o consumo de energia. Tubulação se compra uma vez só, energia elétrica se paga TODO MÊS!

No entanto, se ao invés de 600 metros tivéssemos uma distância de 60 metros, a diferença de perda de carga entre estas duas tubulações seria mínima: apenas 1,6 metros de altura. Neste segundo caso, poderíamos utilizar a tubulação de 1 ¼”
E QUAL É A BOMBA?

Depois disto tudo, como encontrar a bomba correta?

FÁCIL! Basta você somar o desnível total existente e acrescentar ao resultado uma margem de segurança de 10%. (Perda de Carga + Desnível + 10% = altura total)

Considere em nosso exemplo um desnível de 60 metros:

(9 mca + 60 metros = 69mca + 10% = 75,9 mca)

A vazão você já determinou desde o início, basta cruzar com a pressão encontrada. No nosso exemplo temos 3m³/h x 75,9 mca. A bomba deverá atender este ponto de trabalho

Encontramos uma bomba Multiestágio SCHNEIDER ME-1530N, que irá inclusive proporcionar uma vazão de 4m³/h nesta altura (75,9): são 1.000 lts/h a mais que o desejado
