MBV-42 R 2

bomba schneider com rotor aberto para fluídos com sólidos em suspensão. disponível nas potências de 2,0cv a 5,0cv.

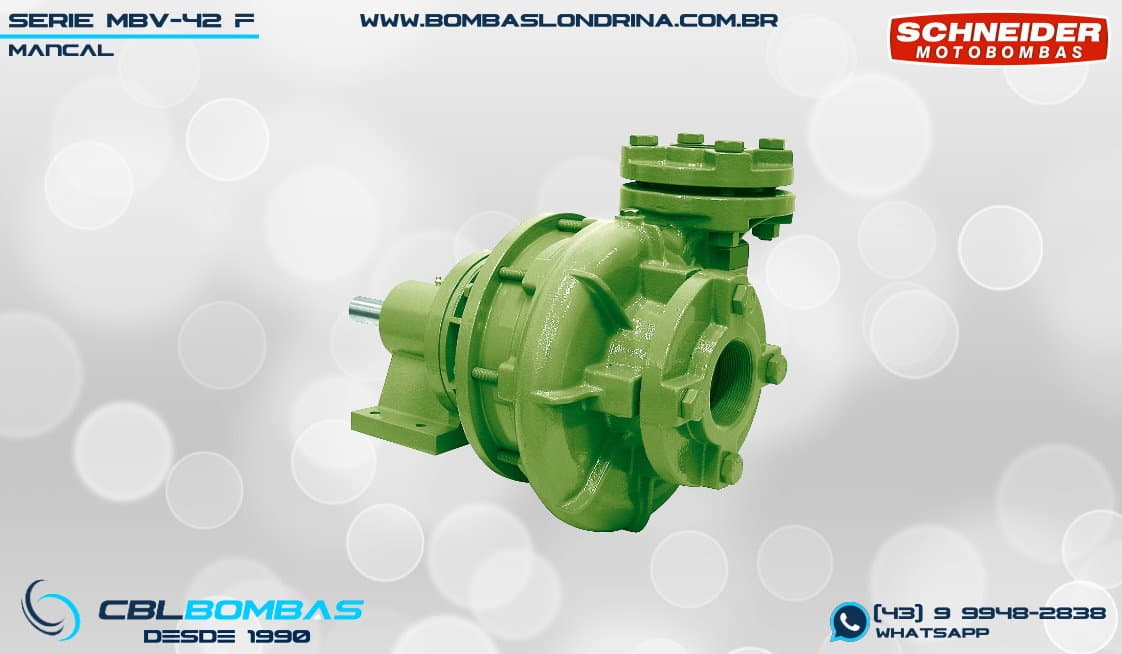

foto frontal da bomba MBV-42 R 2

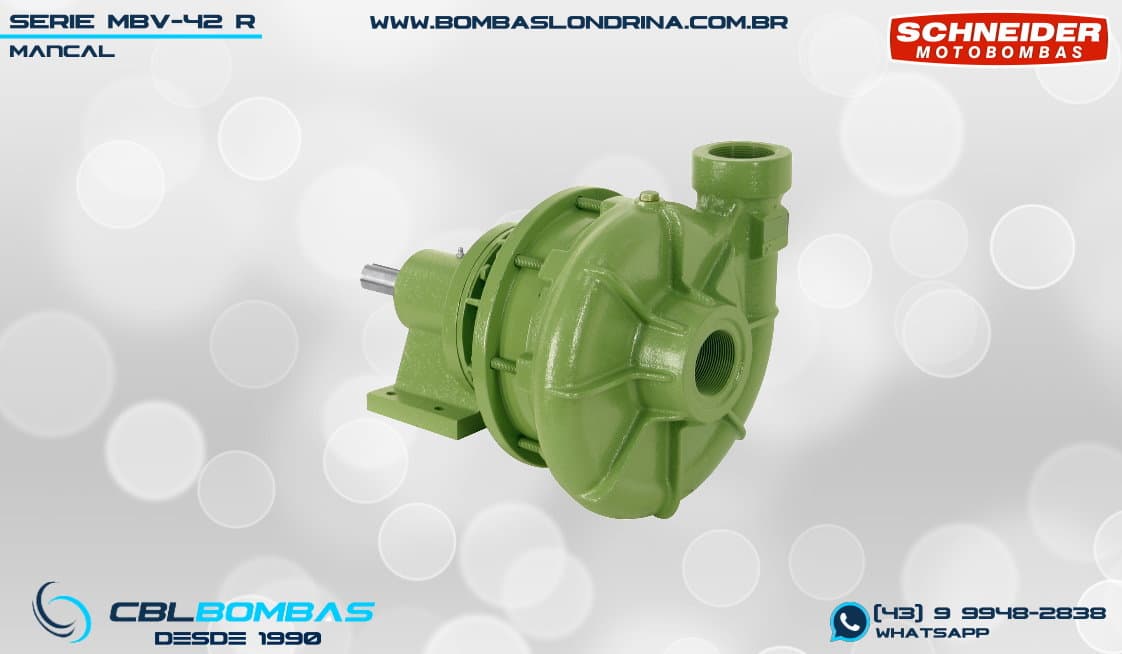

foto da peça mancal da bomba MBV-42 R 2

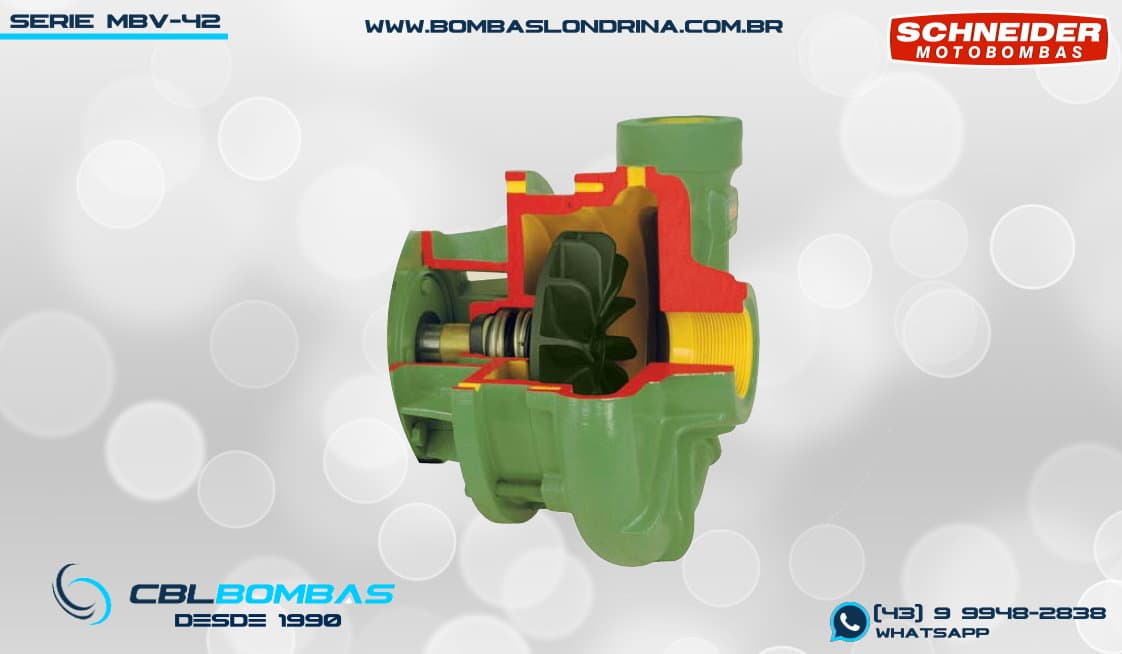

foto interna da bomba MBV-42 R 2
foto do explodido da bomba MBV-42 R 2

compre direto do distribuidor!

Mandaremos a lista de preços do produto MBV-42 R 2 para você.

review do produto MBV-42 R 2

As bombas MBV-42 R 2 foram as primeiras bombas centrífugas horizontais 4 polos 1750 rpm da linha SCHNEIDER, e foram desenvolvidas para bombeamento de águas com sólidos em suspensão de até 25mm, respeitando sempre a proporção de 30% sólidos + 70% líquido. Seu rotor é do tipo VORTEX aberto à prova de entupimentos e trabalha afastado do caracol (veja detalhe na imagem em corte) e construído em Ferro Fundido NODULAR, material com maior dureza para suportar o atrito dos sólidos em suspensão presentes no fluído Devido à ser um equipamento de rotor aberto e baixa rotação, atende baixas alturas manométricas (até 15mca), porém, atende vazões maiores (até 52,9 m³/h). Este modelo está disponível nas potências de 2,0cv | 3,0cv | 4,0cv | 5,0cv nas versões MONOBLOCO com motor elétrico WEG IP-55 FECHADO (monofásico ou trifásico), mancalizada para acoplamento em força motriz externa (mancal eixo livre) e SMOT (somente o bombeador, para montagem monobloco em motor próprio previamente existente) Já o corpo do modelo MBV-42 R 2 segue o Desing tipo “CARACOL”, com entrada frontal central e saída superior lateral, sendo os bocais de 2″ x 2″ (sucção e recalque), que não versão “R” são do tipo ROSCA BSP, e na versão “F” tipo flangeados (conheça a versão F em produtos relacionados abaixo)

aplicações gerais

  • bombeamento de água
  • bombeamento de efluentes
  • agricultura
  • indústrias

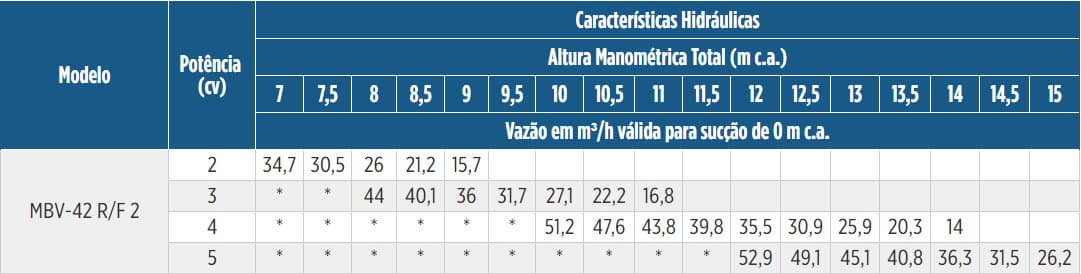

tabela de rendimento

 Tabela de Rendimento da bomba MBV-42 R 2

detalhes técnicos do produto

  • Bocais com rosca BSP
  • Caracol da bomba de ferro fundido GG-20
  • Intermediário de ferro fundido GG-15
  • Rotor vórtex de ferro fundido nodular
  • Selo mecânico constituído de aço inox AISI-304, buna N, grafite e cerâmica
  • Motor elétrico IP-55, 4 Polos, 60 Hz
  • Modelo R: bocais roscados
  • Modelo F: bocais flangeados

Opcionais

  • Selo mecânico EPDM, Viton®, EPDM carbeto de silício, Viton® carbeto de silício, outros sob consulta
  • Motor elétrico: IPW-55, à prova de explosão
  • Mancalizada

comparativo de versões

MBV-42 R 2

potência
2,0 cv

Bocais: 2" x 2"

Motor: Mono. / Trif.

Pressão Máxima: 10 m.c.a.

Vazão Máxima: 34,7 m³/h

Ø Rotor: 135 mm

MBV-42 R 2

potência
3,0 cv

Bocais: 2" x 2"

Motor: Mono. / Trif.

Pressão Máxima: 12 m.c.a.

Vazão Máxima: 44,0 m³/h

Ø Rotor: 145 mm

MBV-42 R 2

potência
4,0 cv

Bocais: 2" x 2"

Motor: Mono. / Trif.

Pressão Máxima: 15 m.c.a.

Vazão Máxima: 51,2 m³/h

Ø Rotor: 160 mm

MBV-42 R 2

potência
5,0 cv

Bocais: 2" x 2"

Motor: Mono. / Trif.

Pressão Máxima: 17 m.c.a.

Vazão Máxima: 52,9 m³/h

Ø Rotor: 170 mm

importante

  • Para bombeameto de água com material abrasivo, consulte a Fábrica para especificação dos materiais.
  • Para bombeamento de água acima de 70°C, utilize selo mecânico de Viton®.
  • Altura de sucção: 0 m.

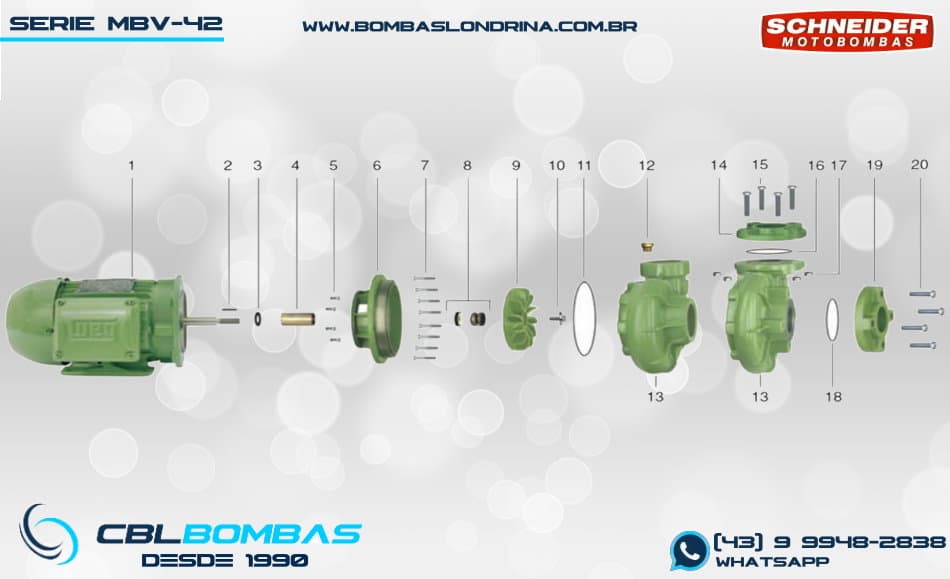

explodido de peças

foto do explodido da bomba MBV-42 R 2
