MSA-23 F 2 Bomba Schneider
BOMBA SCHNEIDER MONOESTÁGIO PARA FLUÍDOS COM SÓLIDOS. DISPONÍVEL NAS POTÊNCIAS DE 15,0CV A 30,0CV.
Review do Produto

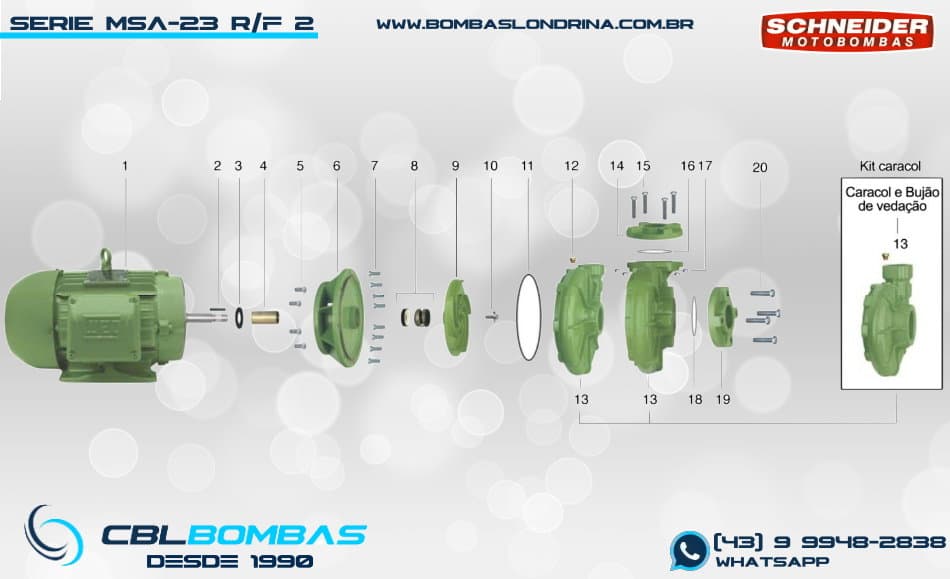

As bombas MSA-23 F 2 pertencem à série MSA-23, que possuem rotor do tipo SEMI ABERTO, ou seja: Assim como em um rotor ABERTO, os rotores SEMI ABERTOS também NÃO possuem a sua face frontal. No entanto, os rotores SEMI ABERTOS trabalham muito próximos à voluta da bomba, que acaba fazendo o papel da face frontal do rotor. (veja detalhe em corte na galeria de imagens) Estes rotores são produzidos desta maneira para permitirem a passagem de sólidos em suspensão, que em toda a série MSA-23 é de tamanhos máximos de 4mm (a menor passagem comparada às séries MSA-21 e MSA-22), sempre em proporção 70% líquido + 30% sólidos em mistura homogênea. Apesar deste modelo ter a menor passagem de sólidos da linha MSA da Schneider, seu destaque é possuir elevadas pressões (até 72 mca) e também elevadas vazões (até 87,6 m³/h), sendo este o principal foco do produto: aplicações com pressões e vazões elevadas e que tenham presença de sólidos no bombeamento. Este modelo possui Design tipo “caracol”, com entrada frontal central e saída lateral superior, com bocais FLANGEADOS conforme norma DIN 1092 1 de 2 1/2″ X 2″ (sucção X recalque) fornecido já com contra flanges inclusas. A versão “R” possui bocais ROSQUEADOS (veja em produtos relacionados abaixo). Está disponível em versões MONOBLOCO com motor Elétrico WEG IP-55, mancal eixo livre para acionamento externo ou SMOT (somente bombeador para montagem em motor próprio previamente existente)
Aplicações Gerais
- Bombeamento de efluentes não fibrosos
- Drenagem de águas servidas e pluviais
- Irrigação
- Indústrias

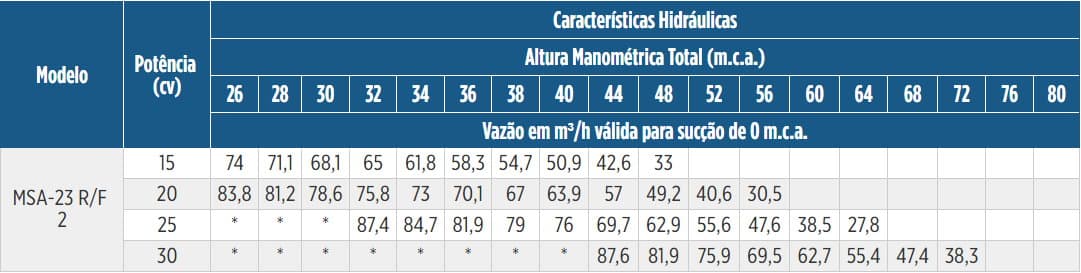

tabela de rendimento
Detalhes Técnicos do Produto Padrão
- Bocais com rosca BSP
- Caracol da bomba de ferro fundido nodular
- Intermediário de ferro fundido GG-15
- Rotor semiaberto de ferro fundido nodular
- Selo mecânico constituído de aço inox AISI-304, buna N, grafite e cerâmica
- Motor elétrico IP-55, 2 Polos, 60 Hz
- Modelo R: bocais roscados
- Modelo F: bocais flangeados conforme Norma DIN 1092 1
Opcionais
- Selo mecânico: EPDM, Viton®, EPDM carbeto de silício, Viton® carbeto de silício, outros sob consulta
- Motor elétrico: IPW-55, à prova de explosão
- Mancalizada
- Somente a bomba, sem flanges de sucção e recalque
Comparativo de versões
Importante
- Para bombeamento de água com material abrasivo, consulte a Fábrica para especificação dos materiais.
- Para bombeamento de água acima de 70°C, utilize selo mecânico de Viton®.
